가성비 인텔의 B보드, ASRock B560M-HDV. 근데 이제 램오버를 곁들인...

최근 인텔 새로운 데스크탑 CPU, 코어 시리즈의 11세대인 로켓레이크S가 출시되었습니다. 물론 할많하않....

CPU에선 실망스러운 모습이 많았지만 대신! 드디어 B보드에도 램오버를 할 수 있게 되었습니다. 아무래도 AMD가 CPU에서도 선전하면서 B보드부터 오버클럭이 가능하니 타격이 컸던듯 싶어요. 어쨌거나 그래서 이번에 NAS 시스템 변경이나 할겸 B560보드 중에서도 가장 저렴한 애즈락 B560M-HDV 메인보드를 구매해봤습니다. 화려한 메인보드도 아니고 오버클럭에 대한 글은 따로 쓸거라 이번 리뷰는 짧게 해보겠습니다.







패키지와 구성품

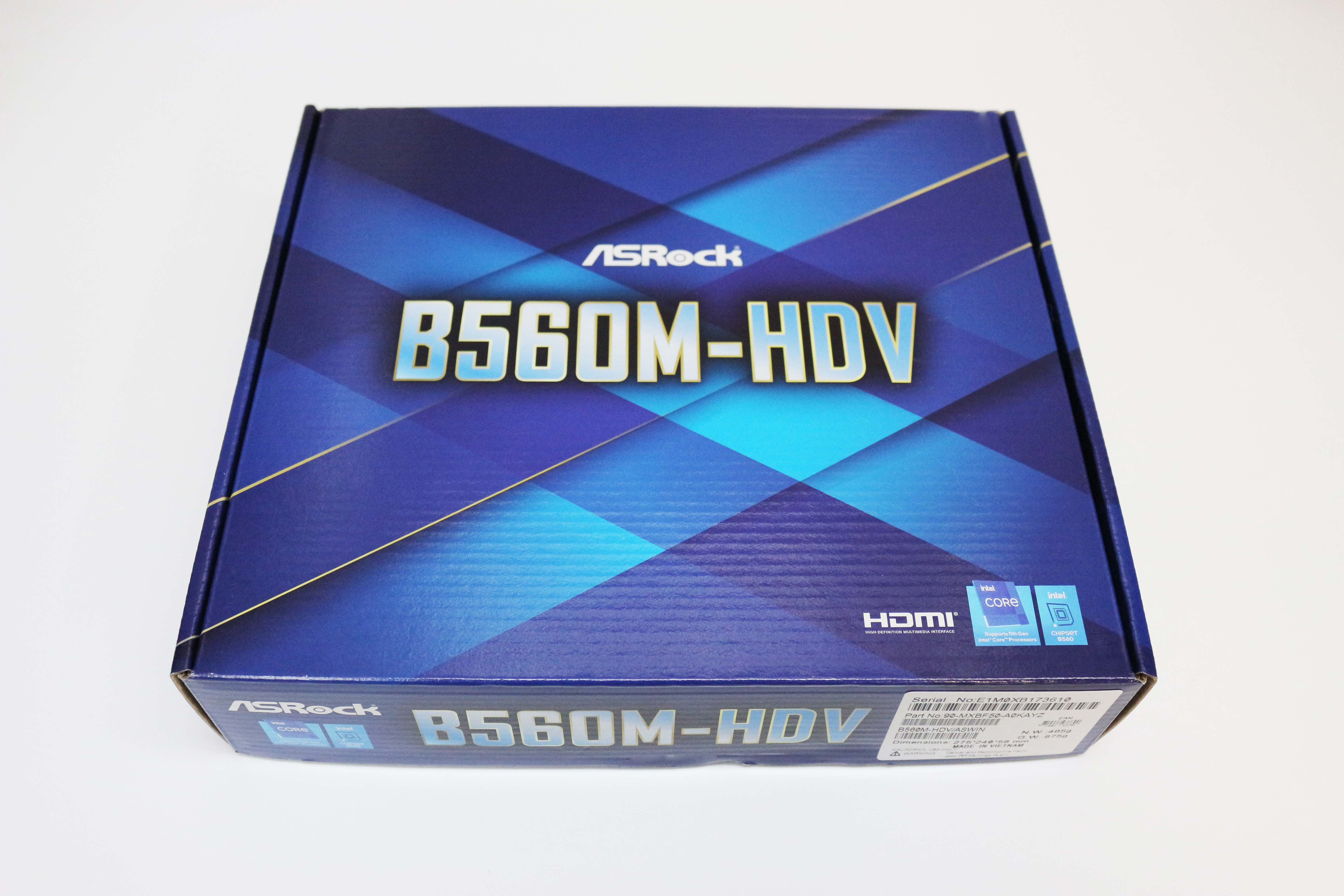

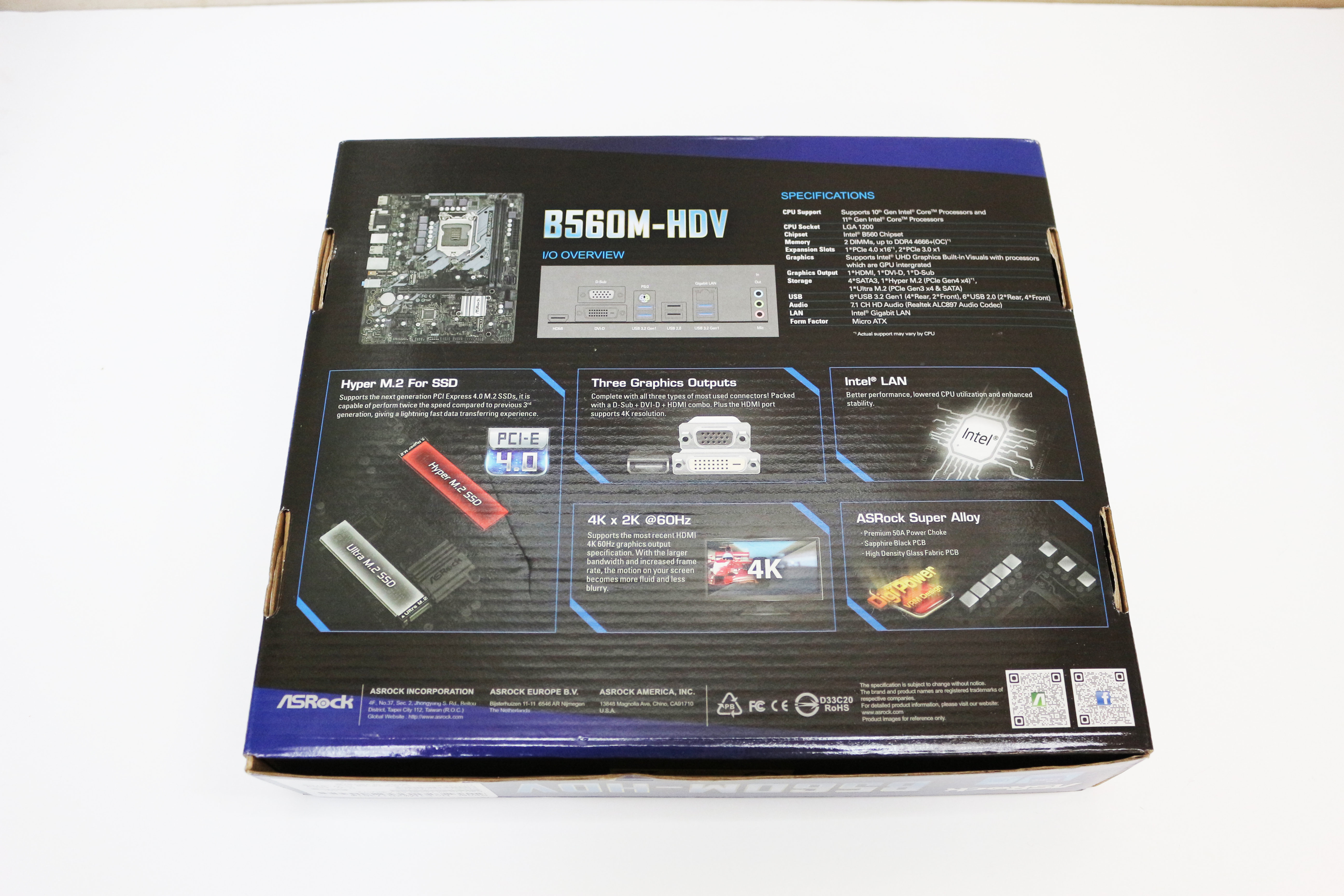

(사진 재탕 죄송) 박스는 전체적으로 파란색 계열에 체크무늬?에 비네팅이 되어있는 느낌의 이미지입니다. 뒷면에는 메인보드가 어쩌고.... 그치만 별로 중요한건 아니니 넘어갑시다.

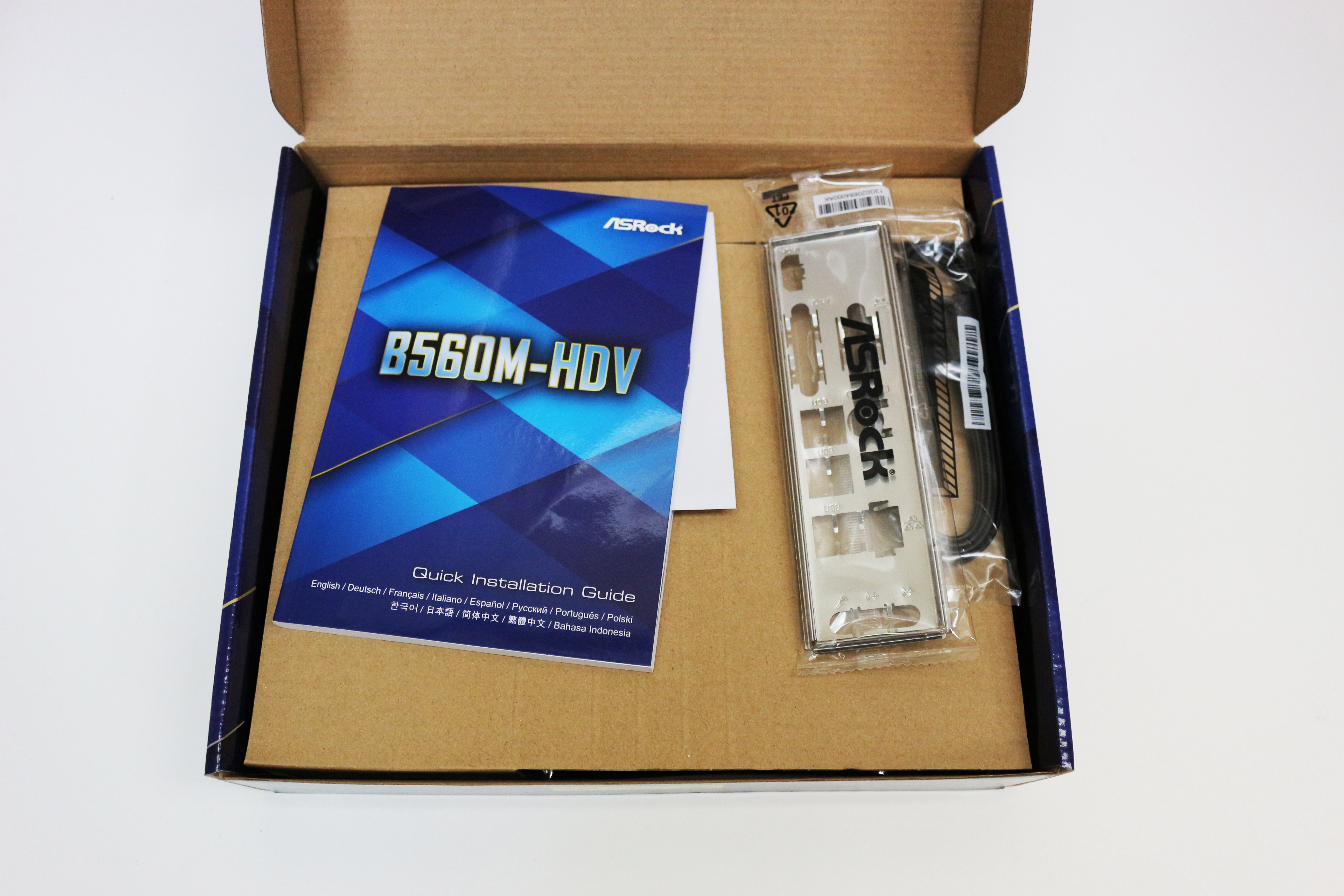

박스를 열면 설명서+CD+나사(아마M.2나사인듯)가 겹쳐져있는데 사진에선 안보입니다(죄송ㅎㅎ). 거기에 백패널 쉴드와 SATA선이 두개 같이 동봉되어있습니다. 무지 박스 아래에 메인보드 비닐에 감싸져 있습니다만 사진 안찍었어요.



메인보드 레이아웃

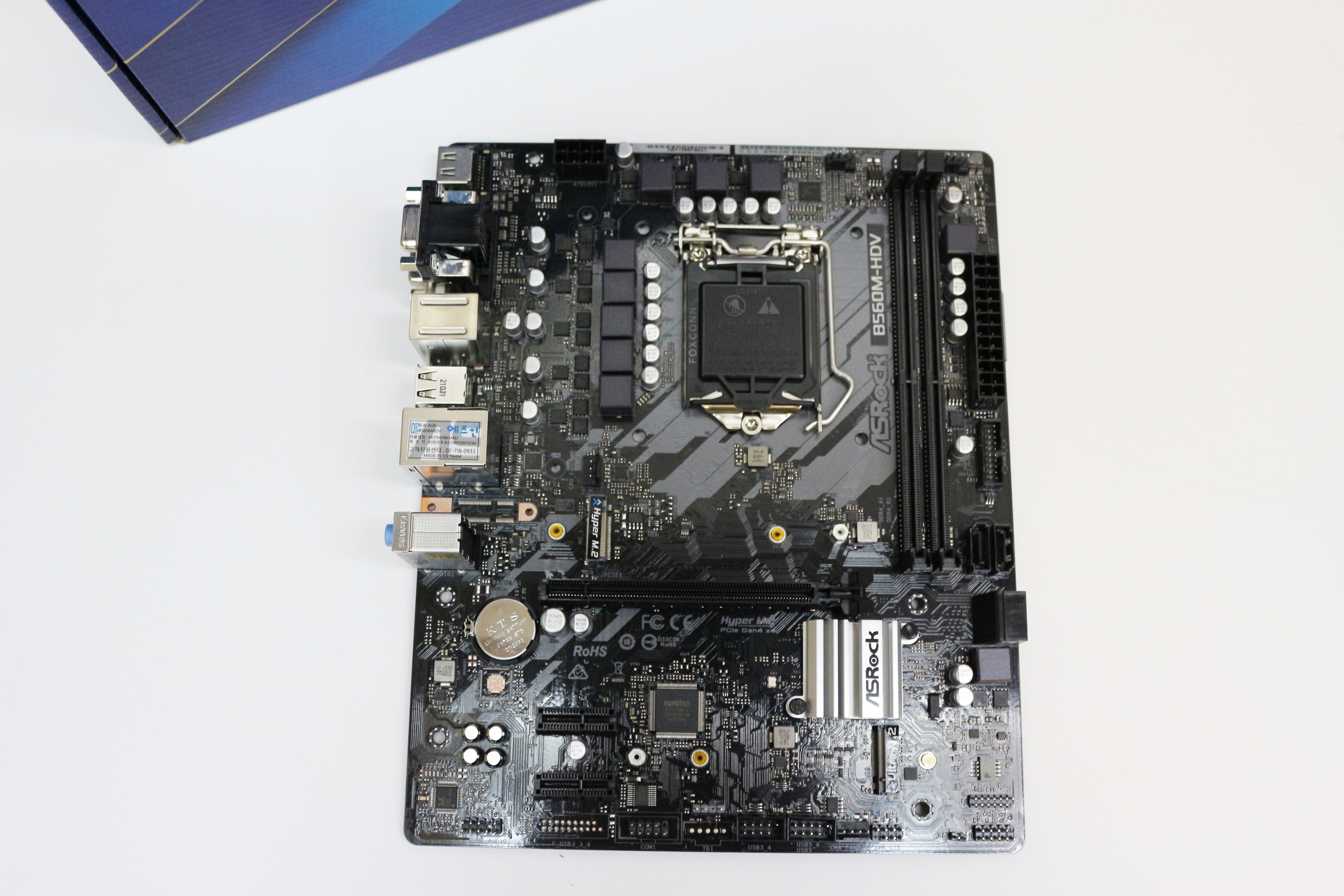

박스는 파랗지만 메인보드 본품은 거의 까맣습니다.

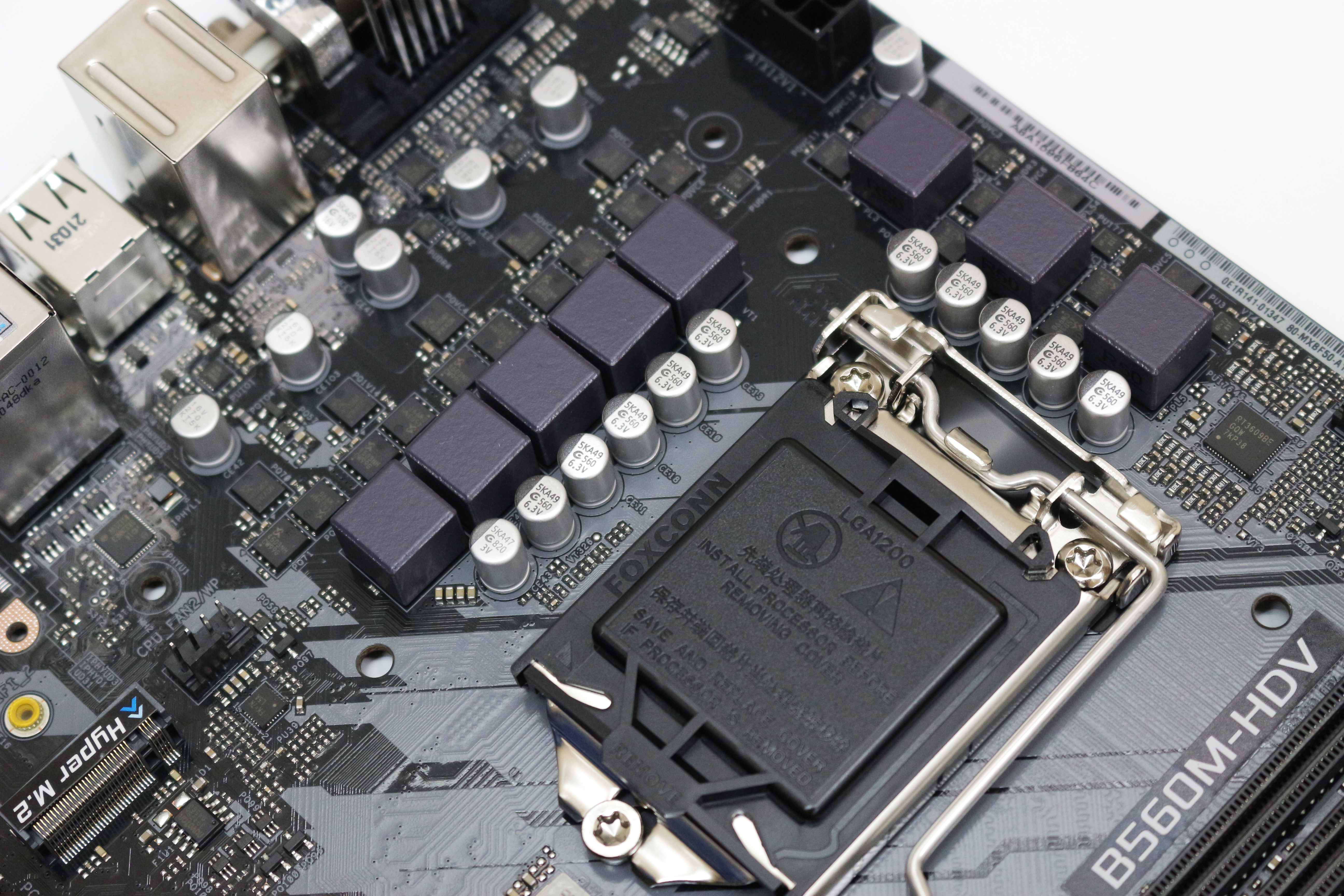

모스펫 개수를 보면 8페이즈인것 같은데 다나와 정보나 애즈락 홈페이지에는 6페이즈라고 되어있네요. 나머지 두개는 내장그래픽이나 뭐 그런 전원부인가봐요. 제일 저렴한 메인보드라 그런지 페이즈 수가 적네요. 확실히 6코어 이상은 무리일 것 같습니다.

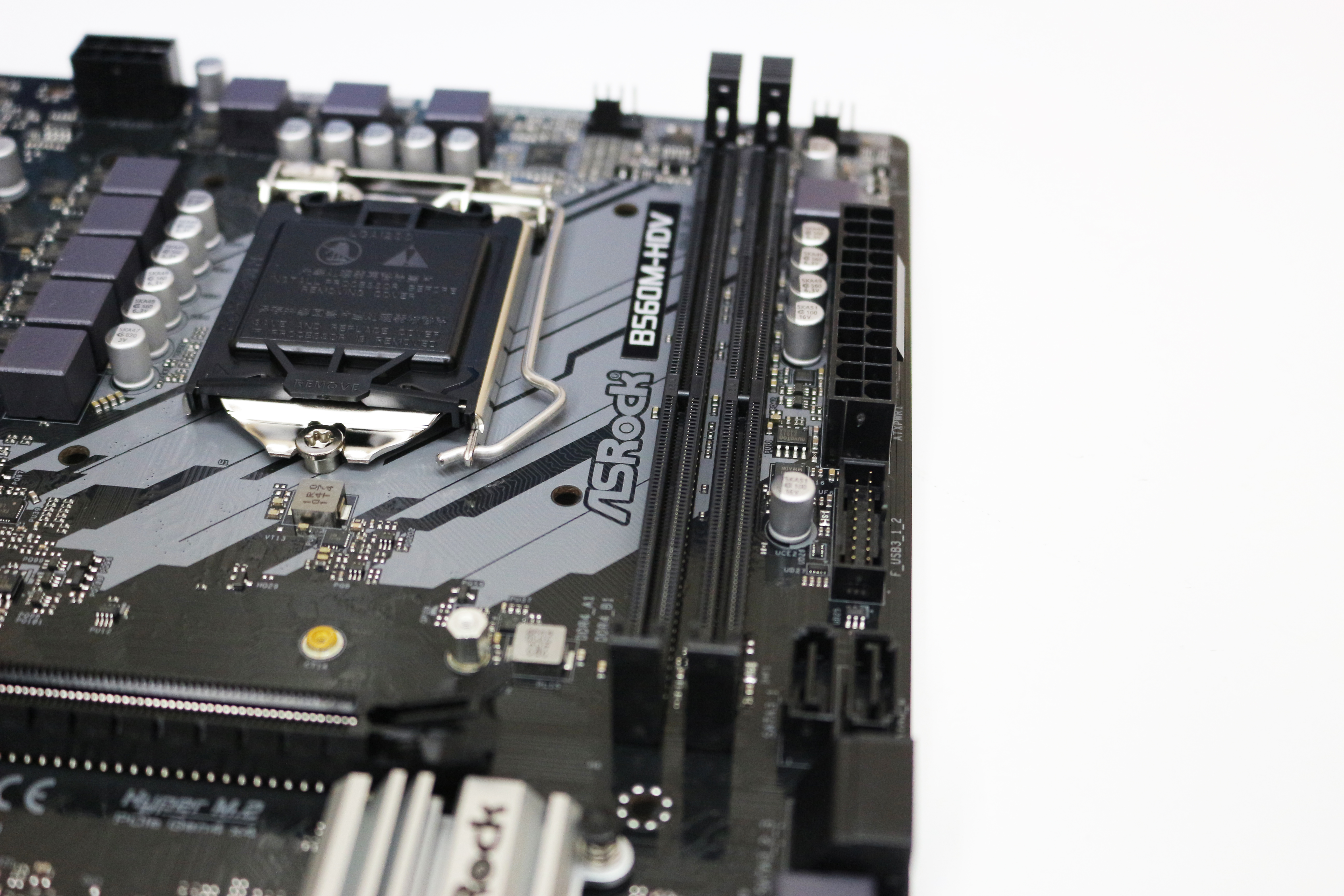

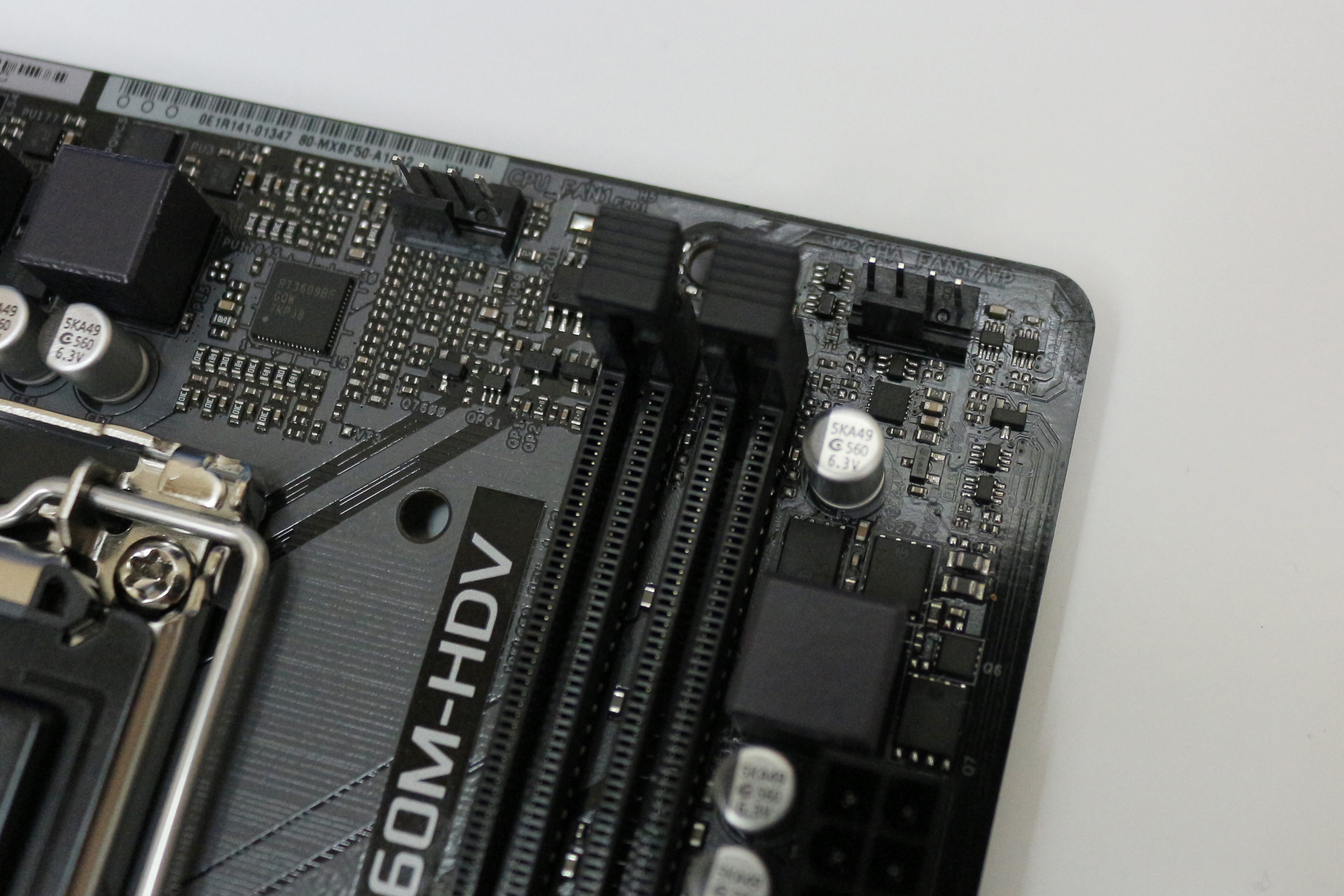

램슬롯은 두 개입니다. 듀얼채널을 지원하고 램 슬롯이 두개이면 각 채널에 하나의 슬롯이 할당되는 다이렉트 방식 때문에 메모리 오버클럭에서 이점이 있을 것이라 예상을 하고 구매했습니다.

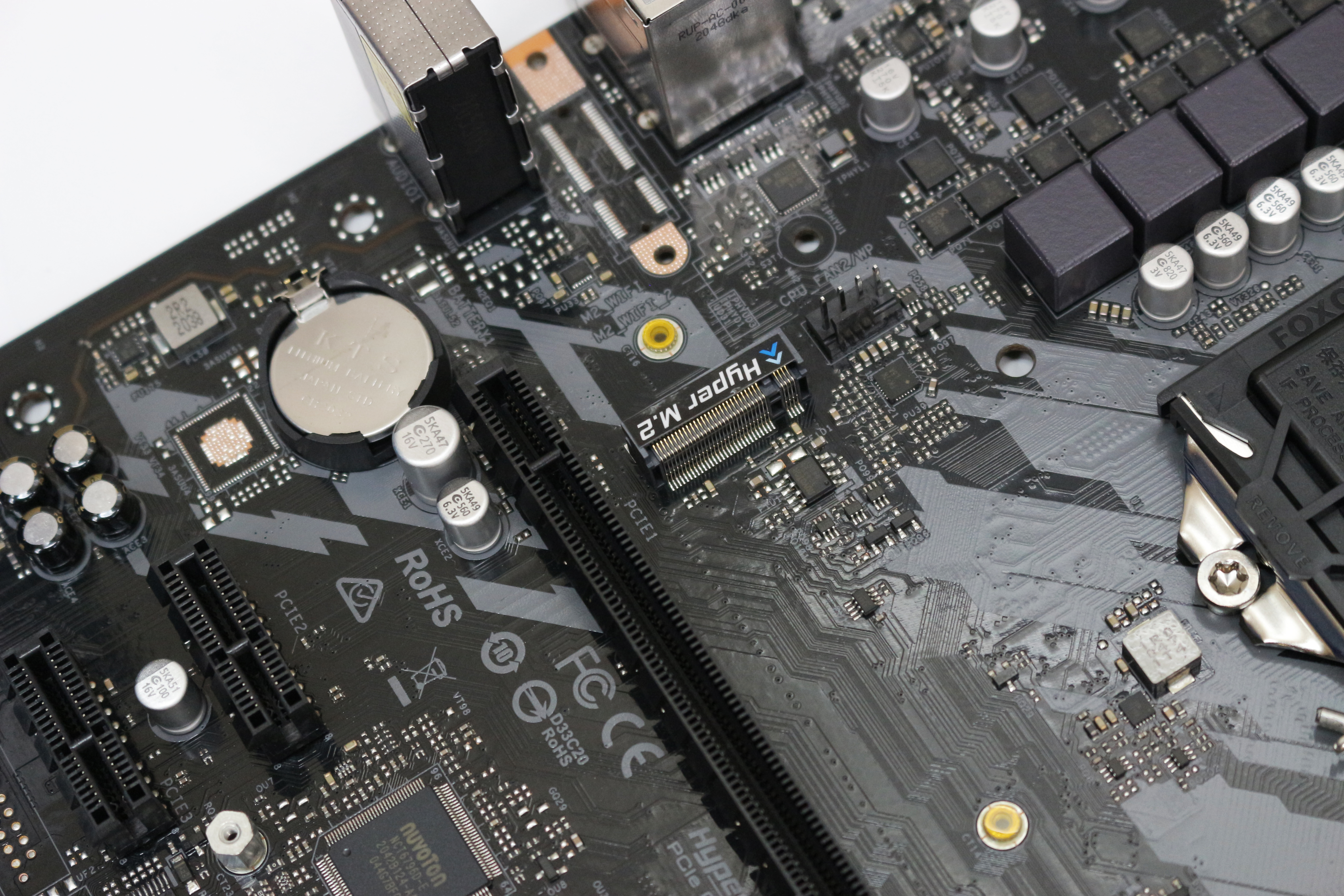

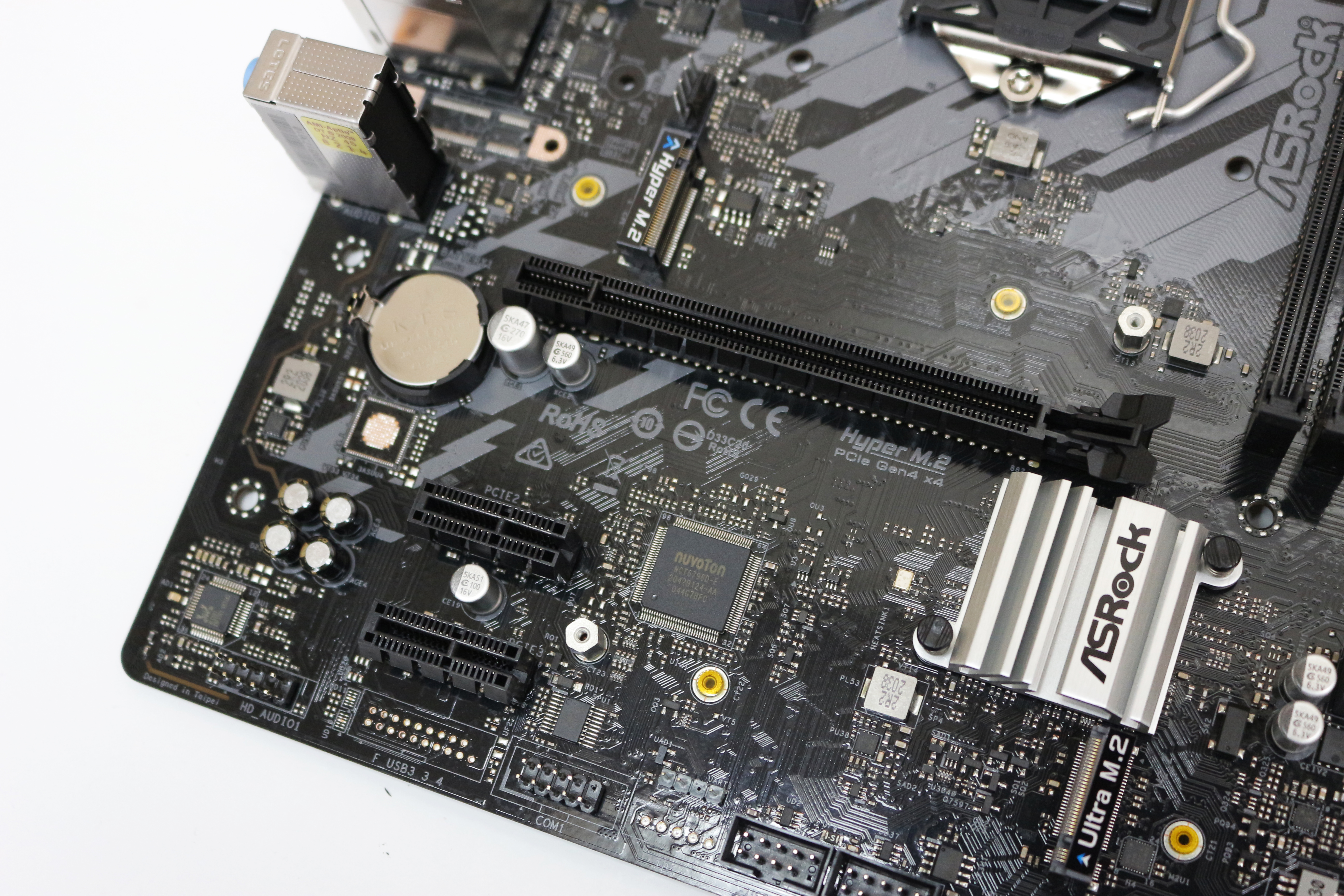

PCIE x16 슬롯 하나와 PCIE x1 슬롯 두개가 있어요. x16 슬롯은 11세대 장착시 4.0으로 동작, 10세대 장착시 3.0으로 동작합니다.

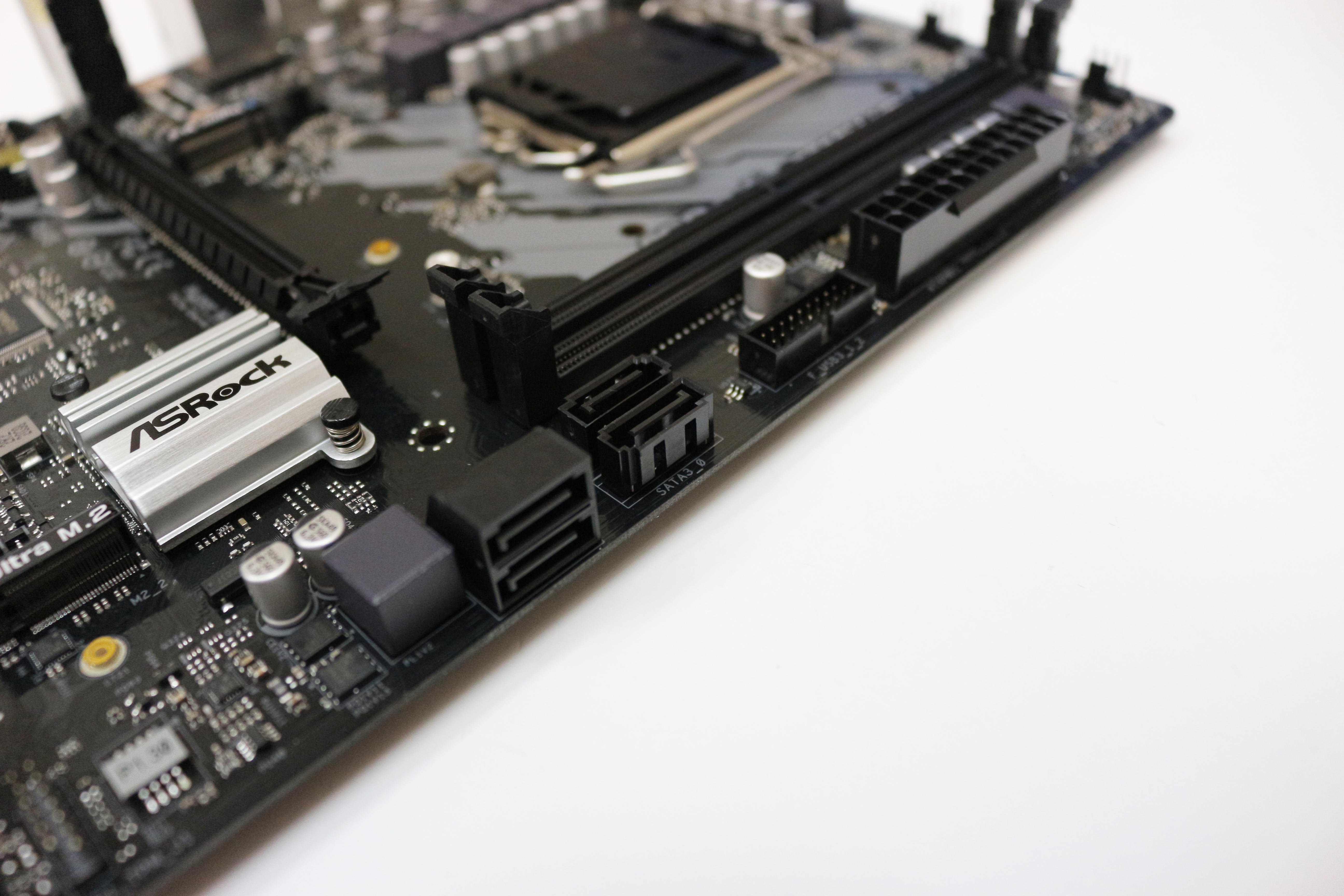

SATA포트는 총 네개입니다. 그 옆에는 USB 3.0 포트도 있구요.

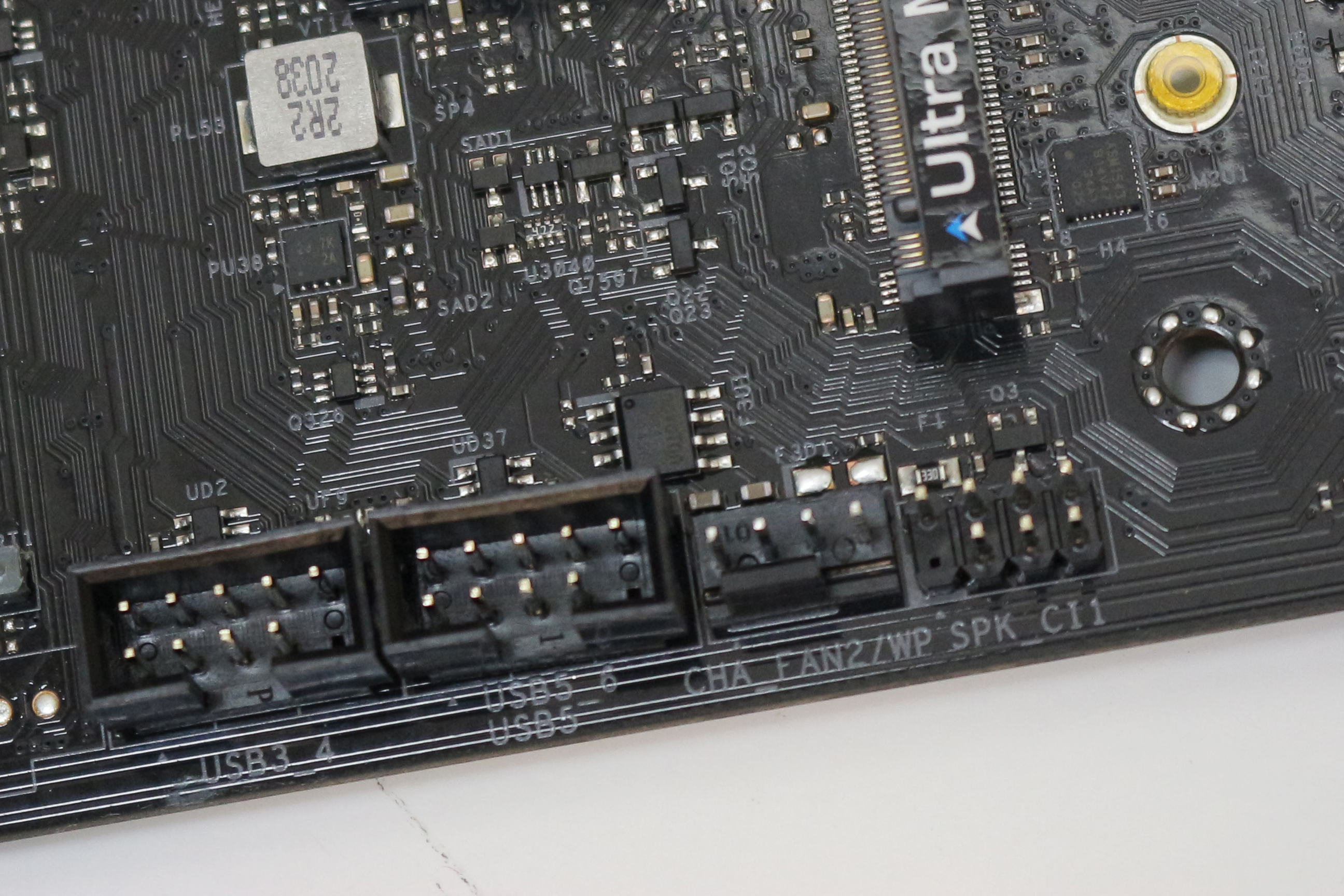

FAN 단자는 총 네 개 있습니다. 나름 넉넉하게 있습니다. CPU FAN 1을 제외하고 모두 2A까지 지원하며, 자동으로 3핀과 4핀팬을 구분한다고 합니다.

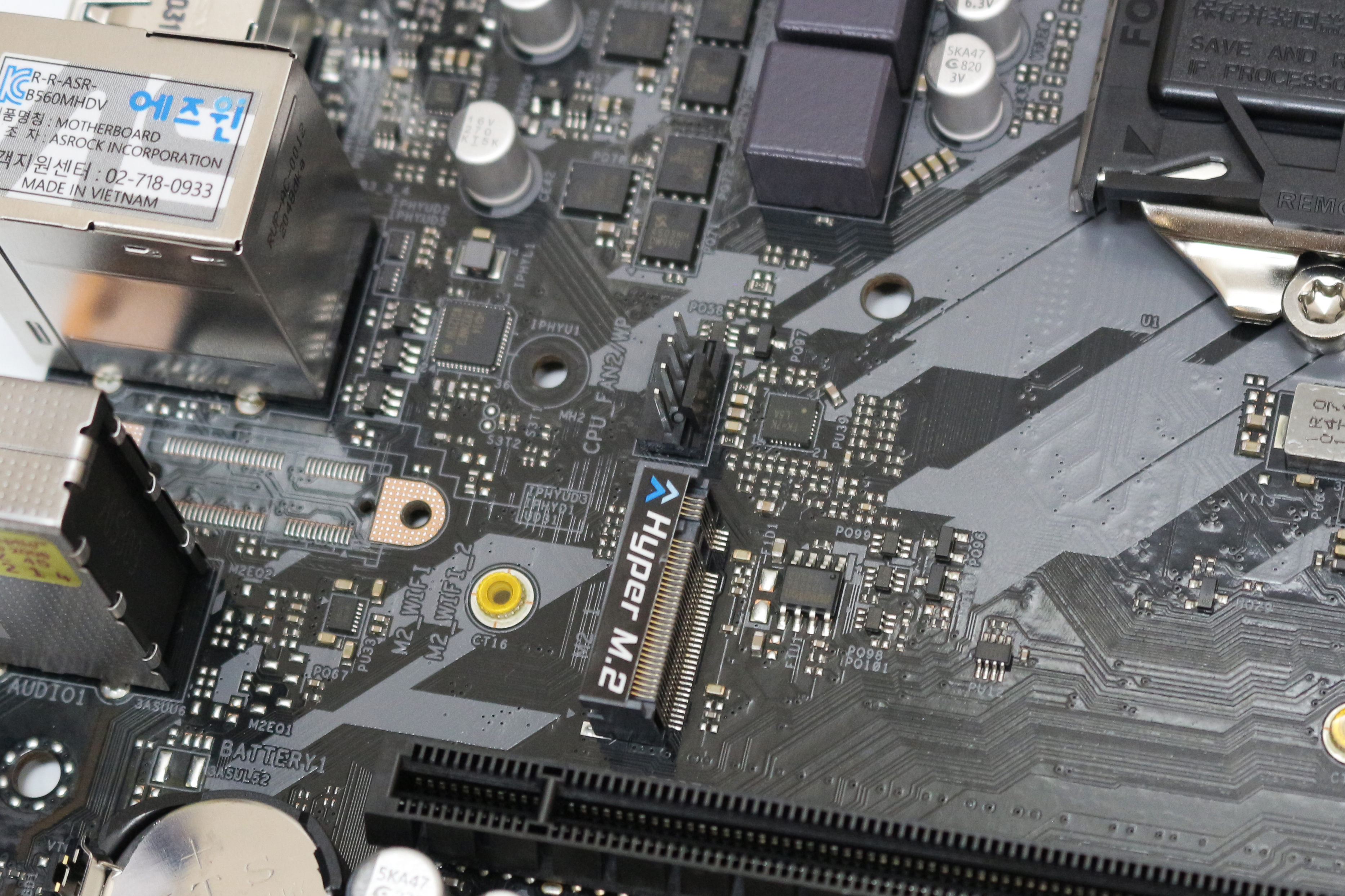

전원부와 PCIE 슬롯 사이에 M.2 슬롯이 있습니다. Gen4 x4(NVMe 4.0 x4, 64Gb/s)을 지원하지만 11세대 로켓레이크 CPU에서만 사용가능하며, 10세대 코멧레이크나 코멧레이크 리프레시 제품은 해당 슬롯 자체를 사용할 수 없습니다. 즉 로켓레이크가 아니면 첫번째 M.2 슬롯은 비활성화되어버립니다. 이유는 4레인을 메인보드 칩셋에서 빼고 대신 CPU에 넣어서 M.2을 지원하도록 어쩌고... 말하자면 길어지니 자세한건 검색을....

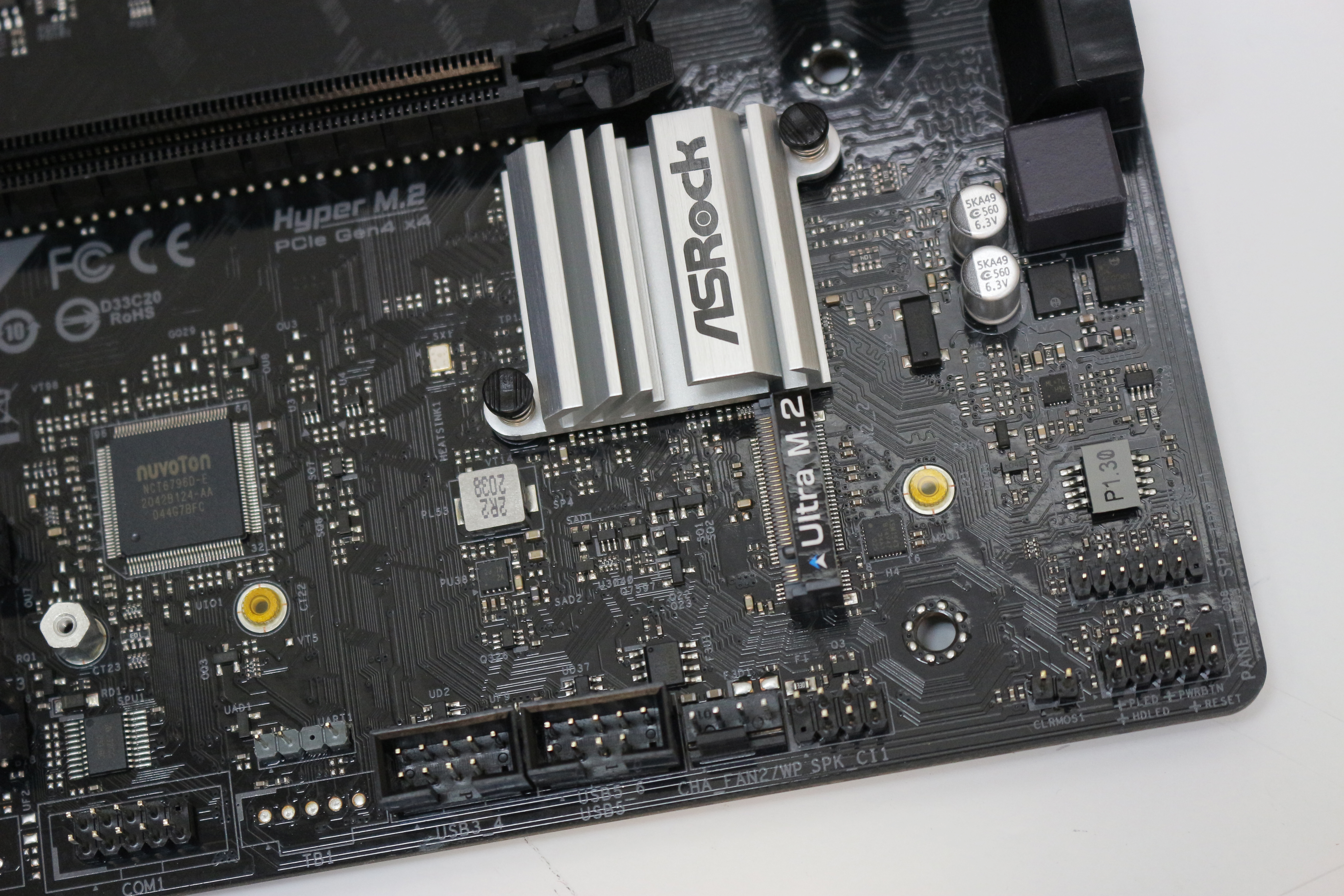

아래쪽에도 M.2 슬롯이 있습니다. Gen3 x4(NVMe 3.0 x4, 32Gb/s)를 지원합니다. 이 슬롯은 10세대, 11세대 모두 사용가능합니다.

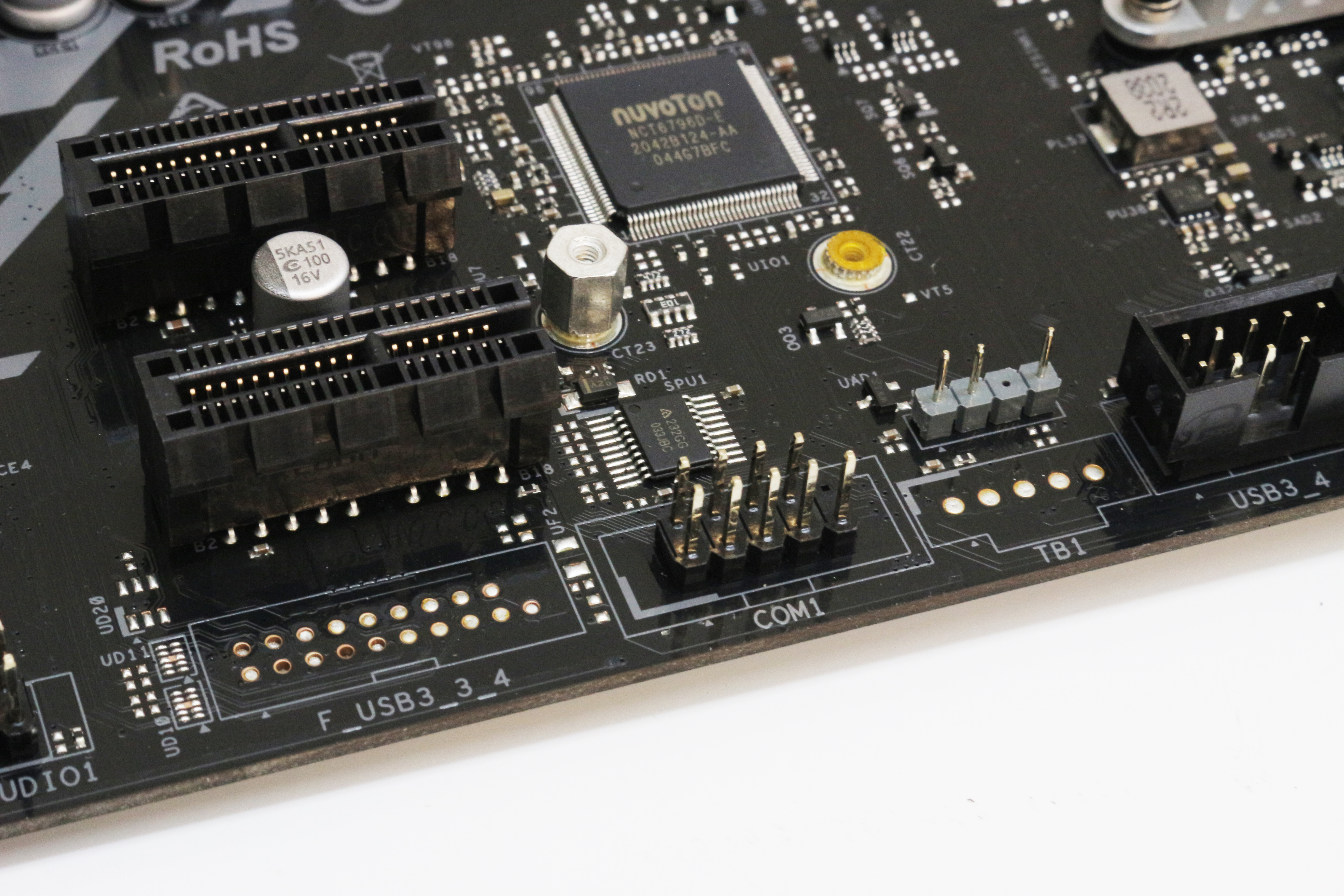

조금 특이한게 메인보드 레이아웃에 따라서했다면 있어야하는 단자들이 없습니다. 저렇게 비어있는데요, 아무래도 더 상위 제품이랑 PCB 레이아웃을 혼용해서 사용하는 것 같습니다.

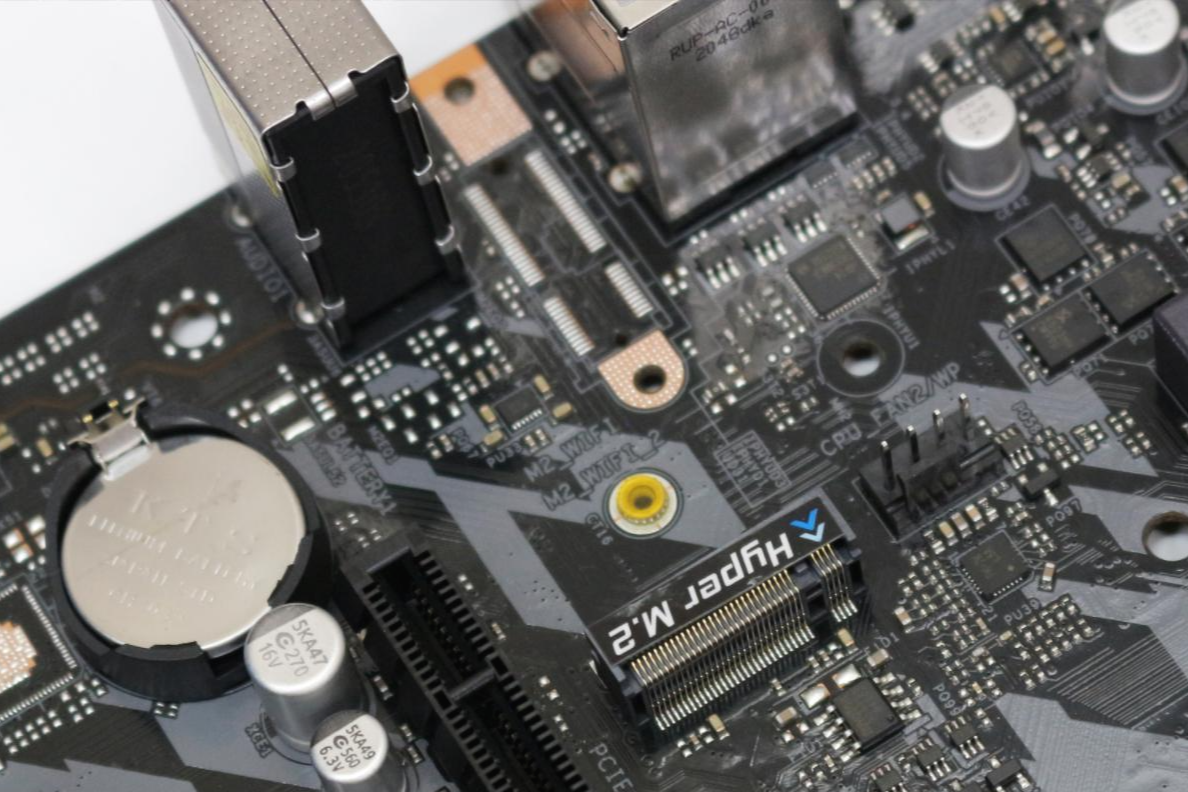

잘 보면 첫번째 M.2 슬롯 옆쪽 I/O 패널쪽에도 빈 곳이 보입니다.

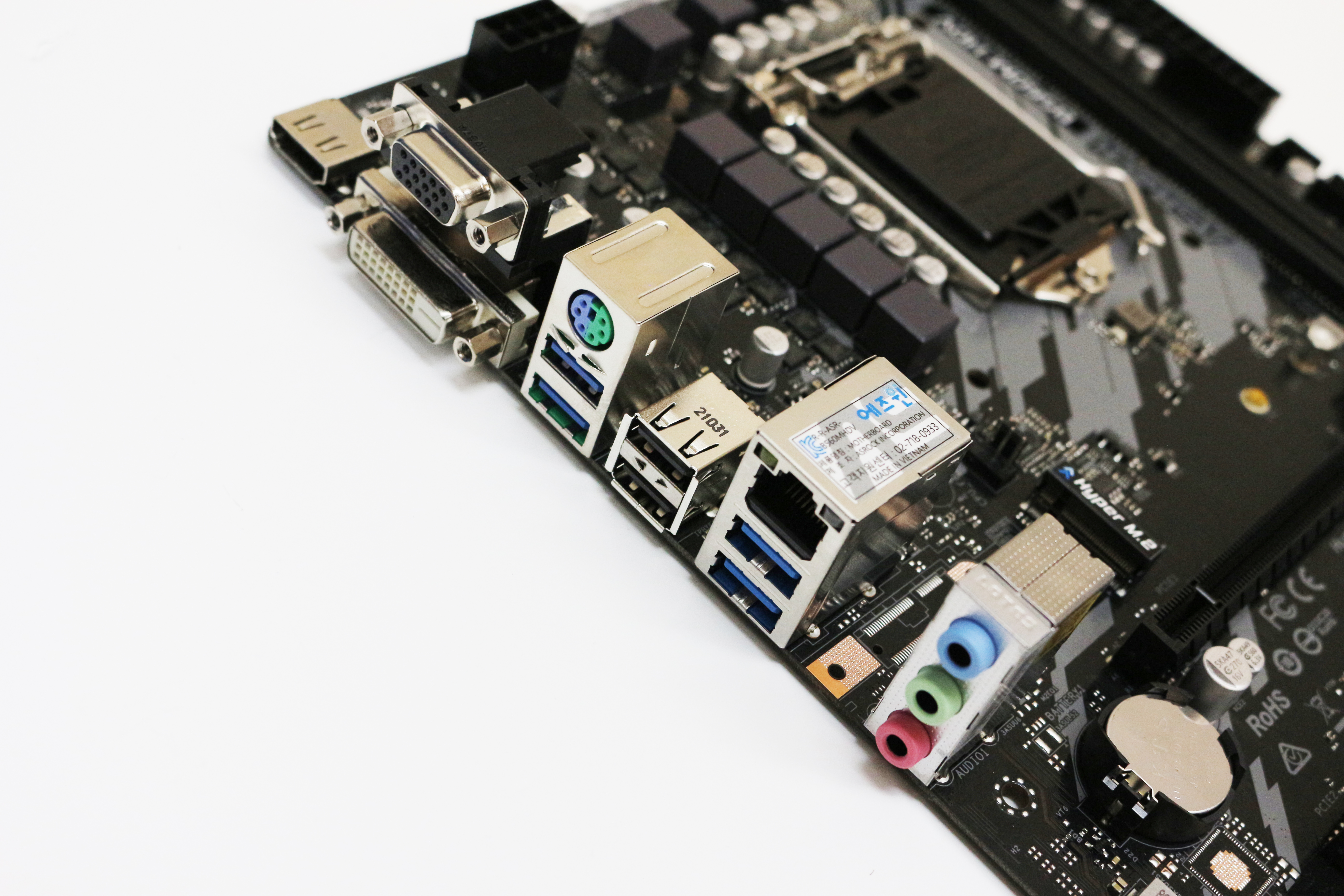

I/O 패널부분입니다. 디스플레이 단자는 HDMI와 D-SUB, RGB 지원, USB 3.0 총 네개와 2.0 두개, PS/2단자도 있습니다. 사운드 단자도 입출력 합쳐서 총 세개가 있구요.

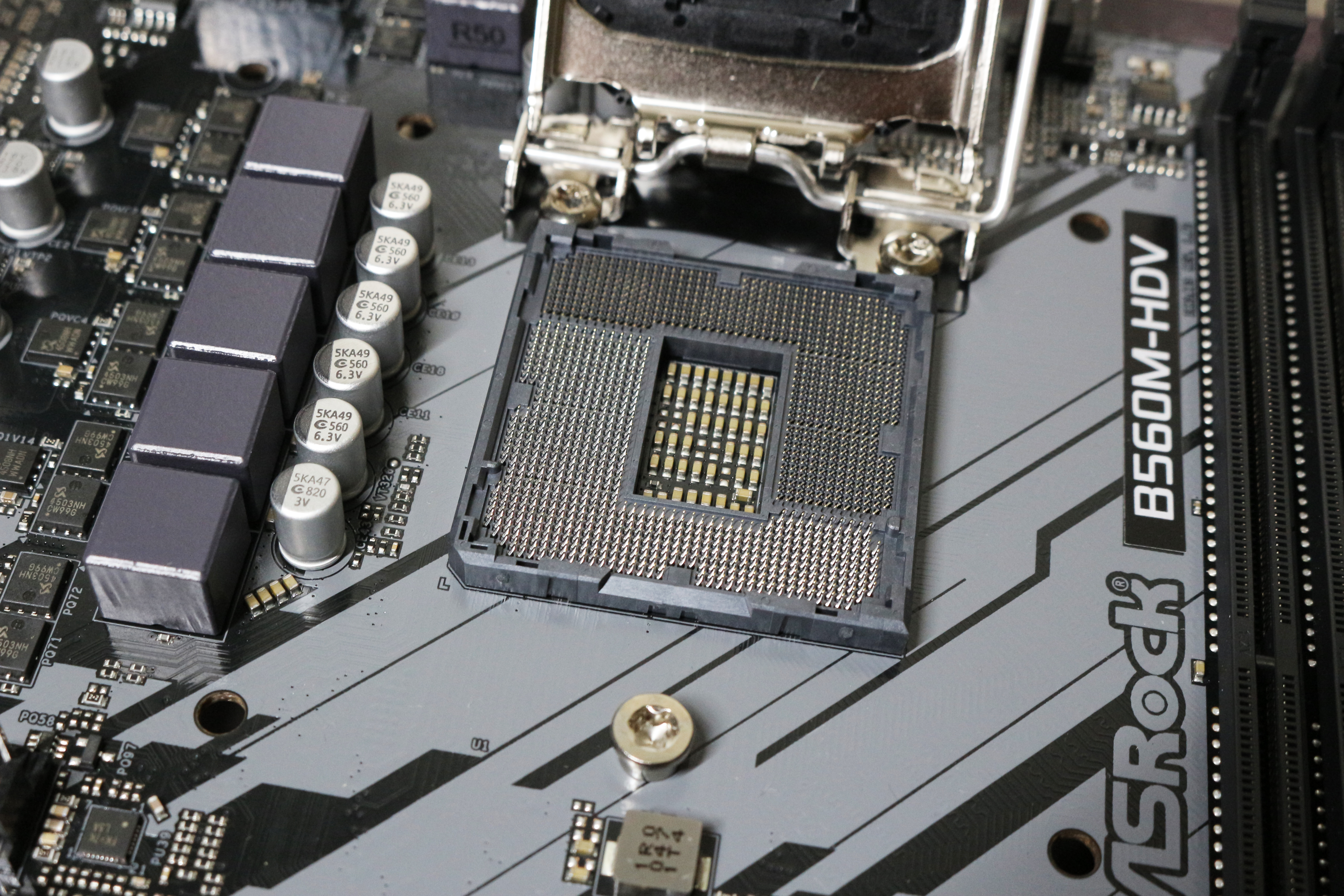

CPU 핀은 아주 잘 정렬되어있군요. 혹시 모르니 꼼꼼히...







리뷰는 간단히 여기서 마치도록 하겠습니다.



램오버클럭 후기 및 방법은 아래 링크에 있습니다.
